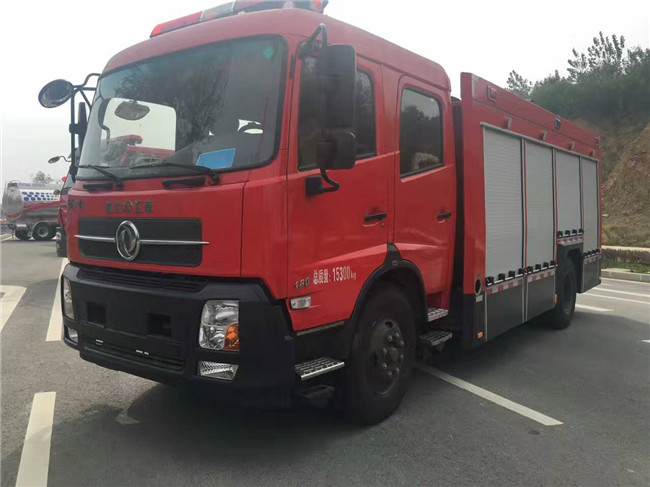

東風天錦7噸泡沫消防車（國五）主要技術參數
|
|
|
產品商標 |
江特牌 |
公告批次 |
292 |
|
產品名稱 |
JDF5154GXFPM60型泡沫消防車 |
產品號 |
ZMRAJ5CR011 |
|
總質量(Kg) |
15200 |
罐體容積(m3) |
5.736 |
|
額定載質量(Kg) |
5770 |
外形尺寸 |
8205×2485×3375 |
|
整備質量(Kg) |
8980 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
2+4 |
載質量利用系數 |
|
|
接近角/離去角(°) |
20/11 |
前懸/后懸 |
1430/2075 |
|
軸數 |
2 |
軸距 |
3800,4200,4500,4700,5000 |
|
軸荷(Kg) |
5565/9635 |
最高車速(Km/h) |
85 |
|
其它 |
罐體總?cè)莘e:5.736立方米;水罐載液量為4050kg;罐體容積:4.05立方米;罐體尺寸(長×寬×高):2160×1450×1340(毫米);B類泡沫罐載液量為1720kg;罐體容積:1.686立方米;罐體尺寸(長×寬×高):900×1450×1340(毫米);B類泡沫液密度為1.02g/mL;消防員按75千克/人計算;ABS型號:3631010-C2000,4460046440;生產廠家:東科克諾爾商用車制動系統(十堰)有限公司,威伯科汽車控制系統(中國)有限公司;側面防護及后下部防護裝置材料材質:Q235,整體式結構;后下部防護裝置離地高度:390mm. |
|
【底盤技術參數】 |
|
底盤型號 |
DFL1160BX1V |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
東風牌 |
生產企業 |
東風商用車有限公司 |
|
外形尺寸 |
7090,7490,7790,8290,8790×2370,2460×2760,2840 |
輪胎數 |
6 |
|
接近角/離去角(°) |
20/18 |
輪胎規格 |
9.00-20,9.00R20,10.00-20,10.00R20,10R22.5,275/80R22.5,275/70R22.5 |
|
鋼板彈簧片數 |
7/9+6,8/10+8 |
前輪距 |
1880,1900,1920 |
|
燃料種類 |
柴油 |
后輪距 |
1800,1860,1820 |
|
排放標準 |
GB3847-2005,GB17691-2005國V |
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
ISD210 50
ISD190 50
ISD180 50 |
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司 |
6700
6700
4500 |
155
144
132 | 水泵
|
型號 |
CB10/40-XZ 低壓車用消防泵 |
|
|
形式 |
常壓離心式 |
|
額定流量 |
40L/s @1.0MPa |
|
出口額定壓力 |
1.0MPa |
|
最大吸深 |
7m |
|
引水裝置 |
自帶滑片泵 |
|
引水時間 |
最大吸深時≤35s | 泡沫炮
|
型號 |
PL32 |
|
|
制造商 |
成都威斯特消防機械有限公司 |
|
回轉角度 |
360°水平回轉 |
|
最大仰/俯角 |
俯角≤-15°，仰角≥+45° |
|
流量 |
32L/S |
|
射程 |
泡沫≥45m 水≥55m |  |
